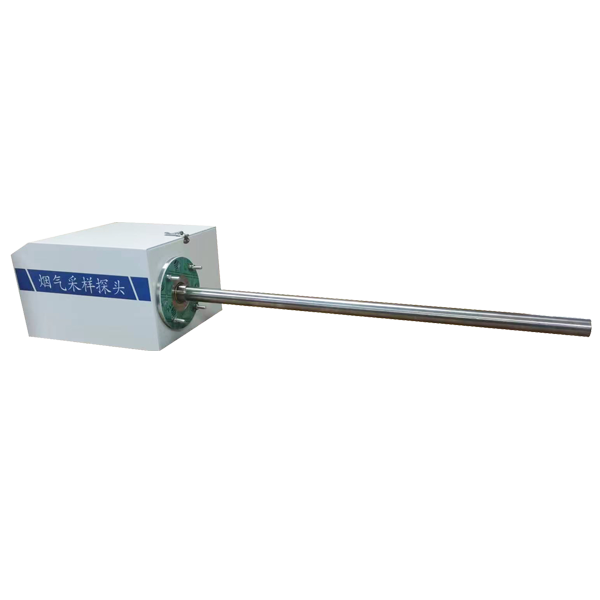

采样探头

产品图集

产品详情

　　1．用途：

　　XK-400型取样探头装置具有电加热伴热功能，能自行加热并实施温控的采样装置、和全程标定功能、该装置适用于燃烧过程后废气的连续采集。典型的用于电厂烟道、水泥生产过程等含尘、水气较高的样气采集。

　　2．使用条件：

　　☆供电电源：※在线电压：220VAC/50HZ

　　※负载：350W

　　☆取样条件：样气温度≤250℃

　　样气压力-1000~2000pa

　　含尘量≤200g/m3

　　☆环境条件：-10——55℃

　　☆该装置禁止在有爆炸性气体环境的场合使用。如果在爆炸性气体环境的场合可使用蒸汽伴热形式探头。

　　3．结构特点：

　　1)结构：装置由采样管ø30×500/800mm、主控体、加热等温体、陶瓷过滤器、安装法兰套筒。防护罩、温控器部件等组成。

　　2)主要特点：

　　※该装置与样品气接触的部分全部采用316或四氟防腐材料加工制成，高温条件下抗腐蚀能力很强。防护罩壳体也采用不锈钢制造。因而该装置完全可以适用于户外工作环境。

　　※在设计上将温控器与机柜一体化设计，结构紧凑，操作方便。

　　※工作原理：

　　在抽气泵的作用下，被测样品气由插入样品管壁内的采样管进入装置的腔体,经粉尘过滤器流向样品气输出口。取样过程中样品气的温度始终处于较高的状态，（温控器最高温控设定值为200℃）使样品气中的水不至于发生冷凝，从而明显地改善了过滤器的工作条件。装置中的温度控制器的设定取决于样品气中的含水量，换句话说，取决于样品气中水气的露点值，为确保在此过程中不发生冷凝，设置的温控值，应比其露点值高出20~30℃。装置中除样品气出口外，还设全程校准口。其中反吹：（清扫）是指用清洁的压缩空气，吹扫附在陶瓷过滤器外表面的烟尘，将其吹扫回烟道内。校准在此是指系统全流程校准（系统全流程校准不同于仪器的校准，系统全流程校准的目的一般地说可以确定系统的采样速率，并且由气路确定或修正系统测量误差等。在使用时可着情选用。）

　　4．主要技术数据：

　　1）材料：（与样品所流经的部分）全部为316不锈钢。

　　2）外形尺寸：350x220x300mm

　　※采样管：ø30mmx500 mm（长度可根据具体需要而定）

　　※安装法兰套筒：管外径ø70.5，安装孔距ø92，法兰外径ø160加热功率220AV/350W

　　※取样、全程校准口：ø8（连接管外径）

　　※温控设定范围：0~200￠

　　※过滤器：ø20*30*100

　　※密封材料：氟橡胶

　　5．安装与操作：

　　※将样品采集点的烟道壁开孔，其孔径为ø70.5，（水平安装时为ø70.5，若倾斜安装则为椭圆孔）。

　　※将法兰套管插入后管径焊接完成。（注意①螺钉孔的水平面的角向位置。②为安装螺钉能顺利拆装，应保证法兰盘至烟道壁之间距为60mm）。

　　※以4只M8（不锈钢）螺钉将采样装置的主体与法兰套筒连接为一体。（详见安装图）。

　　※连接样气管线，反吹校准气管线，（若不选用可用螺母封堵）。

　　※接通电源线。（注意：应有良好的接地保护）。

　　※设定温控器的温度值（见温控器说明书）。待装置进入受控态，操作完成。

　　※过滤器的更换，关闭电源。松开防护罩下部的螺钉，将防护罩向后托出，松开主体后部的顶丝，待温度低些后，勾着拉环将过滤器拉出更换后，按前述步骤恢复。

　　6．电气接口：

　　气路接口：ø8快拧采样口1个；

　　ø6快拧反吹接口1个（配常闭电磁阀）；

　　ø8快拧全程标定口1个（配常闭电磁阀）。

　　说明：反吹口和全程标定口前端各配一个常闭二通电磁阀，不用可短接电磁阀发。且全程标定口入口配备有止逆阀。

　　电路接口：电源线端子L、N、接地；

　　反吹电磁阀供电L、N；

　　全程标定电磁阀供电L、N；

　　PT100输出端子A、B、B.
