温压流一体机 - 3051型

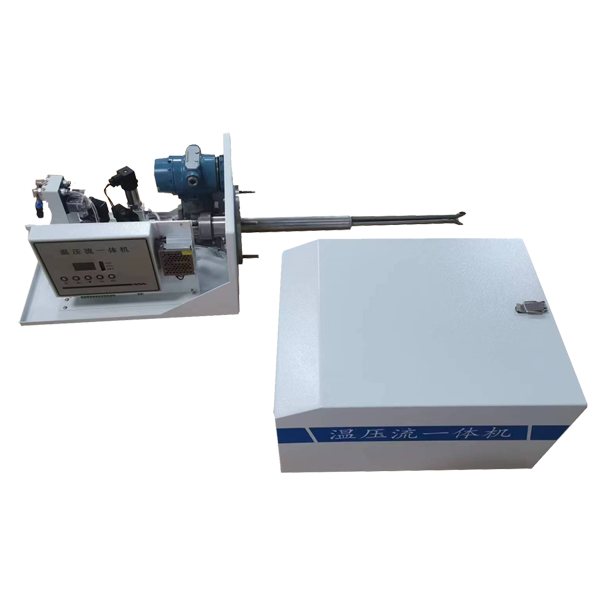

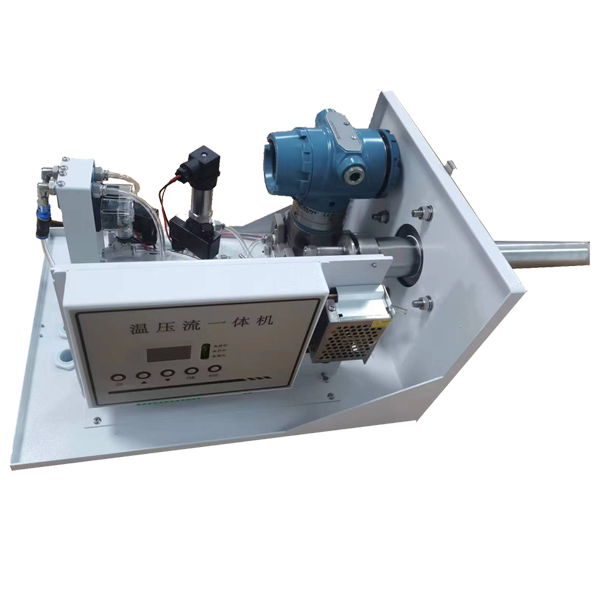

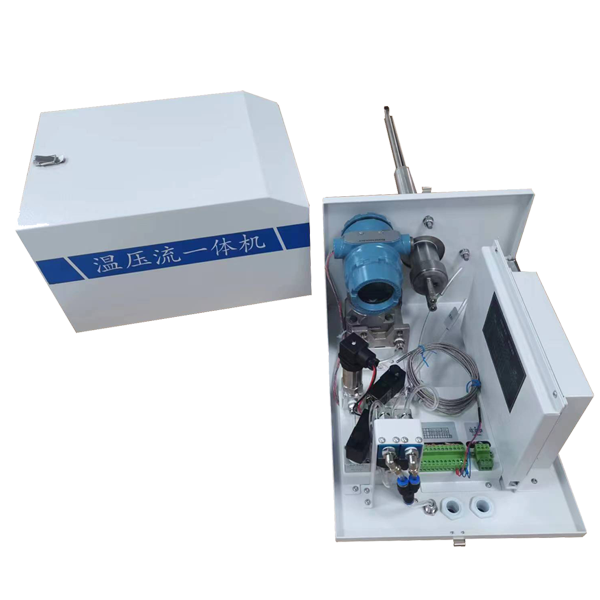

产品图集

产品详情

　　XK-VPT200A型温压流一体机是新一代在线监测仪器，可以在风、雨、雷电、粉尘、高低温度等恶劣环境下长期连续不间断地监测管道内的气体流速、压力、温度、湿度，是固定污染源烟气排放连续监测系统（CEMS）中计算污染物排放总量的关键参数。是基于传统皮托管的差压测量原理设计的。采用"S"型皮托管检测头，测量时将皮托管探头插入管道中，并使探头中心轴线处于过流断面中心且与流线方向一致，探头全压测孔正对来流，静压测孔背对来流，分别将全压静压传递给传感器，传感器测得差压值即动压。此动压值与烟气流速有关，流速大则动压大，无流速时动压为零。从而根据计算公式由动压、烟气气体常数、烟气温度、皮托管修正系数等计算出流速数值。其中皮托管修正系数由风洞试验测量得出。

　　特点：

　　1、在烟气流速测量方法中，皮托管流速仪是一种经典的测量方法，由于S形皮托管测压孔开口较大，不易堵塞，易于高压气体吹扫，因而用于连续测量效果较好。

　　2、同时检测管道内动压、静压、温度、大气压，实时温压补偿算法使流速测量更精准。

　　3、独有吹扫气源压力检测功能；同时支持手动反吹和自动反吹。

　　4、同时支持手动零点校准和自动零点校准。

　　5、独有皮托管堵塞程度提示、供电电压异常、传感器故障、反吹压力不足提示。

　　6、具备显示功能，可实时显示各项测试数据、故障提示，方便现场调试与检修。
